Nos normes 50P
Informations importantes
Les fichiers doivent être livrés au moins 48h à l'avance.
Les fichiers ne doivent contenir que les images et le son utiles à la diffusion. Ne pas intégrer de barres couleurs / de panneau d’informations / de panneau de décompte / de secondes de noir (sauf fondu de début de programme).
Nous ne réceptionnons que du matériel destiné à être diffusé. La matière brute destinée au montage doit arriver dans le serveur FTP de la production TV (NUMPROD).
Général
Start timecode
10:00:00:00
Timecodes VITC et LTC
Identiques, continus et synchrones
Timecodes ATC
Conforme aux spécifications SMPTE 291M
Encapsulation
XAVC HD 50p - MXF OP1a - SMPTE 378M
Standard de tramage
SMPTE 424M
Standard colorimétrique
ITU-R BT.709 ou "REC 709"
Plage de quantification video (10bit)
EBU R103 : Noirs 64 - Blancs 940
Standard de débit binaire
SMPTE 292M
Standard de données non-vidéo, Ancillary ou ANC data
SMPTE 334M et SMPTE 291M
Extension de fichier
.mxf (en minuscules)
Vidéo
Encodage
H264 - MPEG-4 AVC (Part 10)
Echantillonnage
4:2:2 - YUV - 10 bit LE
Résolution
HD : 1920 x 1080
Format vidéo
16 : 9
Format Image
Libre / diffusion de l’entiereté du format video 16:9 (pas de « crop » ou « zoom »)
Type de balayage
Progressif 50 p
Fréquence d'images
50 images complètes par seconde
Débit binaire vidéo
50 Mbps (VBR Variable Bit Rate)
GOP
Fixes et ouverts de 12 images (m=3, n=12)
Nombre de piste vidéo
1
Audio
Encodage
PCM AES3
Echantillonage
48 kHz
Quantification
24 bits
Bit rate
1152 kbps
Nombre de pistes audio diffusables
16 maximum (8 paires stéréo)
Standard audio
Audio Loudness
-23 LUFS
Loudness range (dynamique)
Max 20dBLU
True Peak level
-1dBTP
Niveau d’alignement
Signal sinusoïdal de 1kHz à -18dBFS
Affectation pistes audio
Selon les versions diffusables disponibles
Pistes 1/2
VF : Version Francophone
Pistes 3/4
VO : Version Originale
Pistes 5/6
AD : Audio Description
Pistes 7/8
Silence
Pistes 9/10
Dolby-E Version Francophone
Pistes 11/12
Dolby-E Version Originale
Sous-Titres
Version Francophone VF : Les sous-titres des parties en langues étrangères doivent être brûlés dans l’image.
Version Francophone Sourds et Malentendants FSM : Les sous-titres (télétexte) seront fournis dans un fichier au format EBU STL (EBU Tech 3264), calés sur le temps codé du fichier .mxf à 10:00:00:00.
Version Originale VO : Les sous-titres doivent être brûlés dans l’image.
Version Multilingue VM : Les sous-titres (télétexte) seront fournis dans des fichiers au format EBU STL (EBU Tech 3264), calés sur le temps codé du fichier .mxf à 10:00:00:00.
Habillage
Les logos d’habillage d’antenne sont en haut à droite (et gauche pour l'habillage dynamique).
Le logo Auvio est en haut à gauche.
Le logo "Placement de Produit (PP)" est en bas à gauche et les restrictions d’age en bas à droite.
Si votre émission n’est pas concernée par ces deux derniers cas, vous pouvez mettre de l'habillage dans ces coins inférieurs.
Fichiers présets et Lecteur XAVC
Presets de séquence :
Presets d'export :
Lecteur XAVC gratuit :
XML test plan d'analye Baton (Interra) :

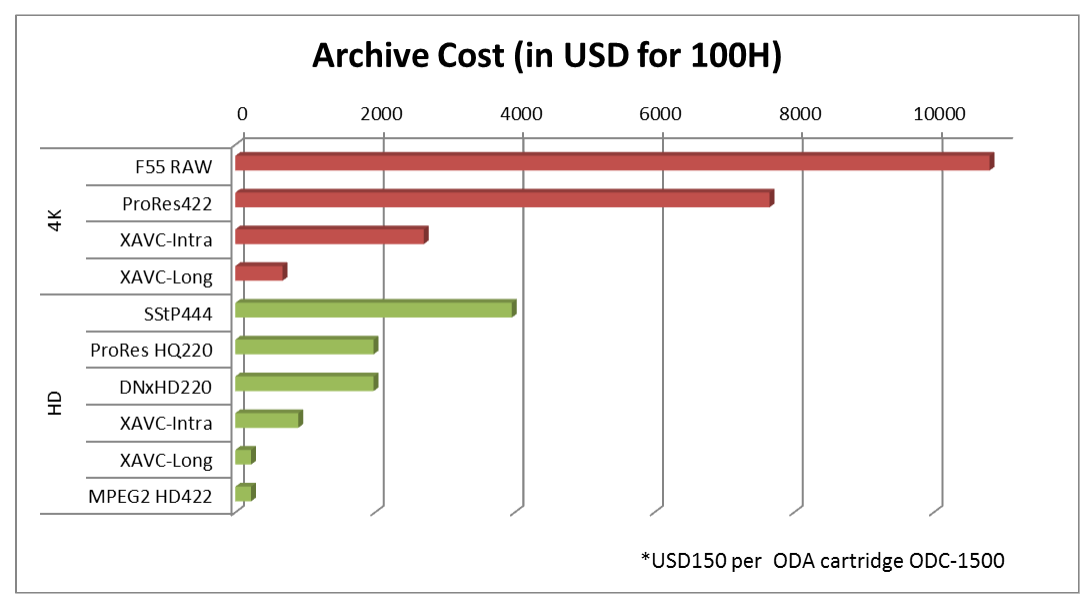

Avantages de la normes XAVC
